江蘇宿遷無膠棉生產現場

BX-380型無膠棉生產線

生產線技術指標：

1．公稱機幅：

梳理機-1850mm

鋪網機-2200mm×3800mm

干燥機-3800mm

2．產品凈寬：3400mm（切邊后）

3．產量：24小時約1-5噸（視克重而定）

4．生產品種：無膠棉，硬質棉。

5．產品克重：60-2000g/㎡

6．主要原料：無膠棉…般采用1. 5～2. 78D長度31～51mm的滌綸短纖和ES低熔點纖維。

7．設備標準：生產線設備按企業標準制造

8．生產線總功率：約100KW左右

一、生產線聯合機組工藝流程

原料短纖170型混料機一二次落棉料箱- BXKS-130型預開松機一BXGM-170型（光電結合震動式）給棉機一BXCD224-185型單錫林雙道夫帶雜亂梳理機（錫林中1230）一BXPW-380型交叉鋪網機一BXHX-380型干燥機（單層）一兩輥燙平機一切邊收卷機

二、生產線設備明細及各單機技術參數

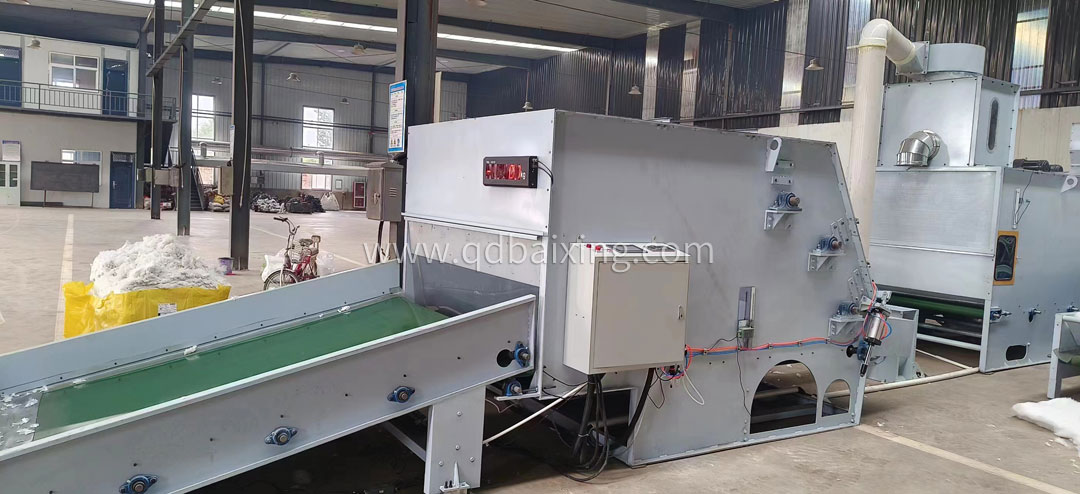

（一）BXKS-170混料機一臺

1.HLJ-2混料機

由旋轉式攪拌桿和輥進行開松混合，木簾輸送。輥筒直徑260，并進行動靜平衡處理，原材料混料均勻后制動輸送給開松機。特點是混料均勻并制動輸送給開松機，減少勞動力，大大提高了產品質量，并降低成本。

主要技術參數：

(1) 機幅：  2000mm

(2) 開松輥轉速：600r／m in

(3) 臺時產量：150-400kg/h

(4)  功    率：7kw

(5)  擺線針輪減速機

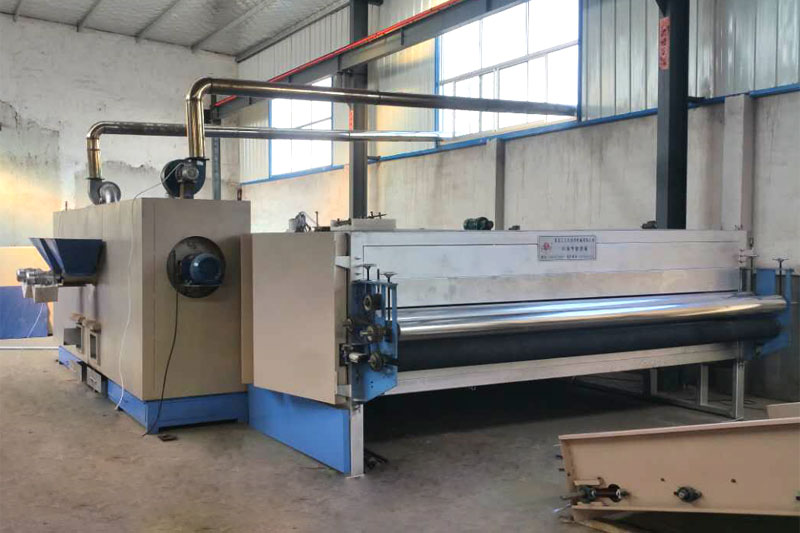

（二）BXKS-130型主開松機

A．適用范圍：將初步開松混合后的纖維經本機進一步開松以后，并經輸棉風  機輸入下道工序之用。

B．技術參數：工作幅寬：1300mm

開松形式：梳針釘板開松

錫林直徑：470mm（包括釘板）

錫林轉速：900r/min

生產能力：300kg/h

C．結構特征：

裝機容量：9. 2KW

1、機架由厚度8mm鋼板焊接而成，并經定性處理，消除電焊弓力。

2、開松形式：開松錫林采用q 400鑄鐵法蘭布滿釘板。校動平衡

3、喂入羅拉直徑口70mm，表面為溝槽，上羅拉彈簧加壓

4、喂入簾材料為木簾，寬度1180mm×周長4100mm。

5、輸棉風機為高速離心風機，獨立傳動。

6、控制方式：喂入電機與開松錫林電機聯鎖，喂入配置正反轉，并且配有倒順開關，喂入簾的喂入量由主開松機喂入簾上落棉斗光電定量控制。

7、配套功率：主傳動5. 5KW-4級，喂入羅拉1.1KW-4級直WPDS70型60:1，風機3KW

（三）BXGM-170型振動式給棉機

A．適用范圍：將開松的纖維充分混合，形成均勻密實的筵棉地輸送給下道工序使用。

B．技術參數：

工作幅寬：1800mm

生產能力：250kg/h

C．結構特征：

控制方式：光電結合震動控制    裝機容量：4.5 KW

1、光電結合震動板控制棉箱出棉量，

2、棉箱內用角釘簾輸送纖維，角釘簾規格1670×3670 mm

3、打手直徑( 300 mm無縫鋼管，表面四根釘棒螺絲固定。

4、機架由8 8 mm厚優質碳素鋼焊接而成，經定性處理，完全消除應力。

5、打手電機1. 5kw-6普通電機。

6、角釘簾由2. 2kw-4極普通電機配100型110:1蝸輪傳動（變頻調速）。

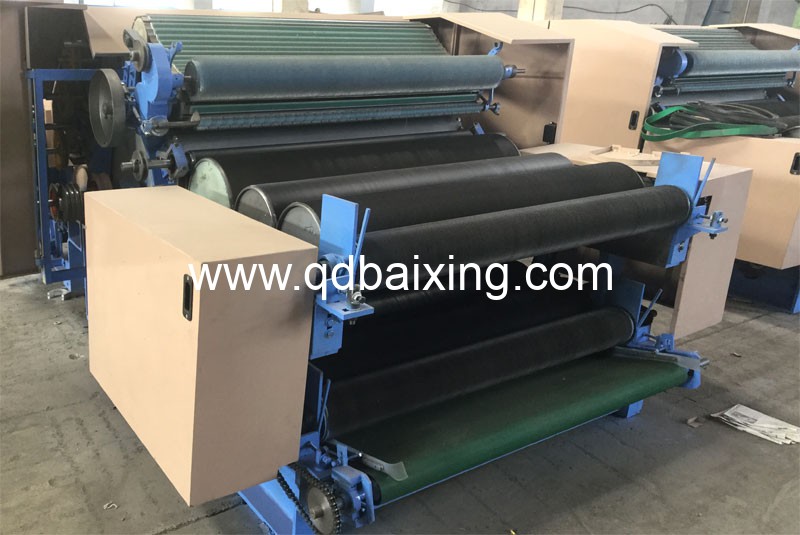

（四）BXCD224-185型單錫林雙道夫帶雜亂梳理機  一臺

A．適用范圍：將給棉機輸出成型的筵棉梳理成網，加工成基本上由單纖維組成的定量纖維，輸送給后道工序。

B．技術參數：

工作幅寬：1850mm

生產能力：250kg/h（以2.78D -級品化纖考核）

適用范圍：3-15D×38-76mm

出網速度：≤45m/min

裝機容量：15. 5KW

C．結構特征：

1、該機為單錫雙道夫四雜亂梳理機

2、機架主體為優質(HT200)，經高溫定性處理并精密加工后與撐檔組合而成。

3、錫林、道夫、工作輥、剝毛輥雜亂輥等均調質處理，精密加工而成。

4、道夫前加裝雜亂輥，出棉采用羅拉剝棉。上蓋為有機玻璃罩，兩側防護罩開孔配有機玻璃。

5、上下雜亂輥各配一頂皮簾；

6、針布選用名牌產品，型號規格由最終產品確定。

7、金屬針布羅拉剝棉。

8、進料喂入：裝有二道防金屬保護裝置，4根羅拉包纏金屬針布，分上、下二組配對，其中進料第一對羅拉軸承座及傳動齒輪為尼龍件，可以檢測金屬并具有自停報警、倒車功能。

9、主要軸承采用托林頓品牌，錫林主電機變頻調速。

10、錫林、道夫為鑄件，錫林壁厚25mm，道夫壁厚20 mm，內設加強環，其他輥筒為無逢鋼管制成壁厚6～8 mm。

D:技術參數：

1、-各輥圓柱度≤0.05 mm，保持動靜平衡。

2、錫林徑向跳動≤0.05 mm

3、機架內檔幅寬：1855mm

4、錫林直徑：1230 mm

5、道夫直徑：492mm

6、工作輥直徑：165 mm，有五組分梳區

7、剝毛輥直徑：86 mm

8、雜亂直徑：295 mm

9、剝棉羅拉直徑：0 165 mm

10、剝輥直徑：295 mm

11、配套功率：錫林llkw變頻調速，道夫3kw變頻調速，喂入1.5kw變頻調速，吸邊4KW

（五）TLPW-380型交叉鋪網機

A．適用范圍：將梳理機輸出的纖網均勻的折疊，鋪設成所需的厚度和寬度供下道工序使用。

B．技術參數：

入網寬度：≤2000mm

出網寬度：≤3800mm

鋪網速度：≤45m/min

出網速度：5～20m/min（可調）

輸網定量：100-300g/㎡，

控制精度：cv值≤5%

裝機容量：7. 4KW

結構特征：

1、完全采用框架結構，主架為鋼板結構，具有足夠的強度和穩定性。軌道防漏油，直立、橫面厚6 6 mm。鋪網設有分段獨立變頻控制，保證纖網質量均勻平整。

2、往復控制信號優質行程開關。

3、傳動電機全部采用變頻調速。

4、鋪網機總高度1750mm，底簾高度可調（升降）。

5、輸入斜簾、大車平簾采、環簾、底簾材料為木簾。

6、底簾升降采用蝸輪升降（手輪控制），出口裝有壓棉輥。

7、往復采用同步帶、輪傳動。

8、各傳動部件輕質而高強度特殊設計。

9、配套功率：往復3kw配11:1擺線針輪減速器，斜簾2.2KW配100型110:1蝸輪、底簾3KW配120型/50:1蝸輪、環簾2.2kw配100型110:1蝸輪，全部采用變頻調速，傳動速度根據產品

要求配套調節。

（六）BX-380型人行天橋。

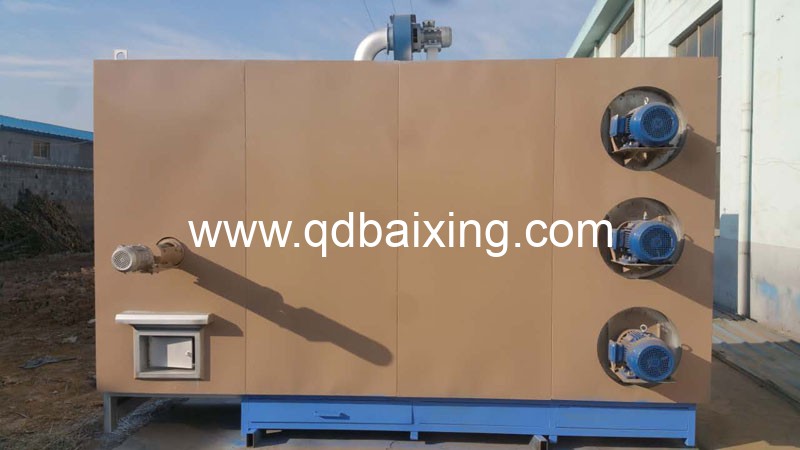

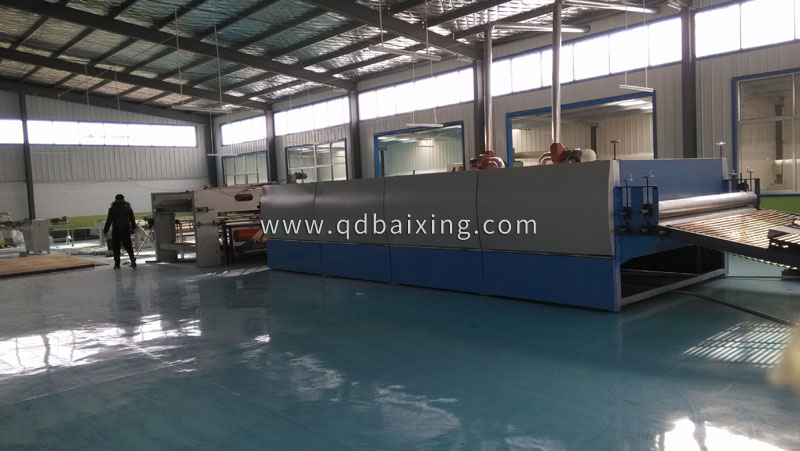

（七）BXHS-380型無膠棉（單層）干燥機  一臺

A．適用范圍：將經鋪網機折疊的筵棉，低熔點纖維進行定型處理，供下道工序使用。

B．技術參數：入網寬度：≤3800mm，

C．結構特征：

出網速度：1～20m/min（可調）

裝機容量：27. 2KW

結構特征：

1、該機由國標10#槽鋼、5#角鋼做機架

2、機架高度2米，底部裝有隔熱保溫板，

3、1.2mm冷板做保溫板，內加優質玻璃纖維，保溫板厚度lOOmm

4、吹風口采用插片式，便于清理

5、烘箱二側活動門加硅橡膠，密封性好，保溫節能

6、風道3#角鋼和1.2mm冷板焊接而成

7、2只5.5KW離心風機均勻送風

8、加熱方式：加熱

9、二層風道，上吹下吸

10、不銹鋼簾棒直徑巾25，壁厚1. 5mm，簾棒加特氟龍網帶

11、傳動為2英時鏈條，P為50. 8mm

12、傳動鏈輪用45#鋼精工制成后淬火，經久耐用

13、出網頭加水冷、風冷卻

14、主傳動采用變頻調速

15、機架內擋幅寬：3800mm

16、箱體長度：8米

17、箱內溫度：100～2600C可調

18、主傳動：2. 2KW配減速機變頻調速

19、風機：5. 5KW×2臺變頻調速

20、排廢風機：1. 5KW/2臺

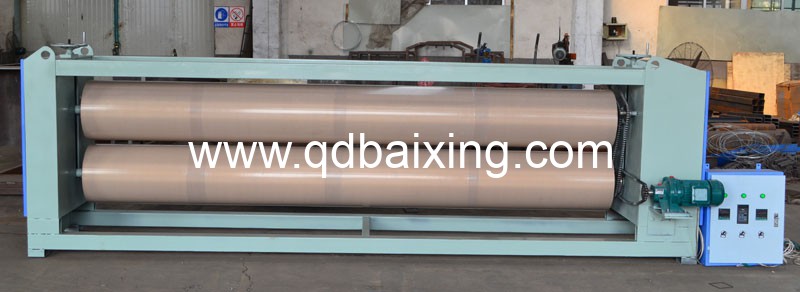

（八）RP-380型二輥電加熱燙光機  一臺

1、該機為二輥立式

2、加熱方式：電加熱

3、加熱功率：36KW（每輥采用九6支3kw電熱管加熱分六組控制自動恒溫）

4、主體機架由槽鋼和優質碳素鋼板焊接成型

5、下輥固定，上輥手動手輪絲桿調節升降，升降范圍O-lOnun

6、燙光輥為直徑由210長×3600mm滾筒，表面鍍聚四氟乙烯

7、表面溫度120～260度可調

8、主傳動采用電機變頻控制配蝸輪減速傳動

9、線速度1～12米／分可調

10、傳動電機功率：1. 5KW電機變頻調控配120型/60:1減速機

11、機架內擋幅寬3800mm

12、單機總功率：15KW

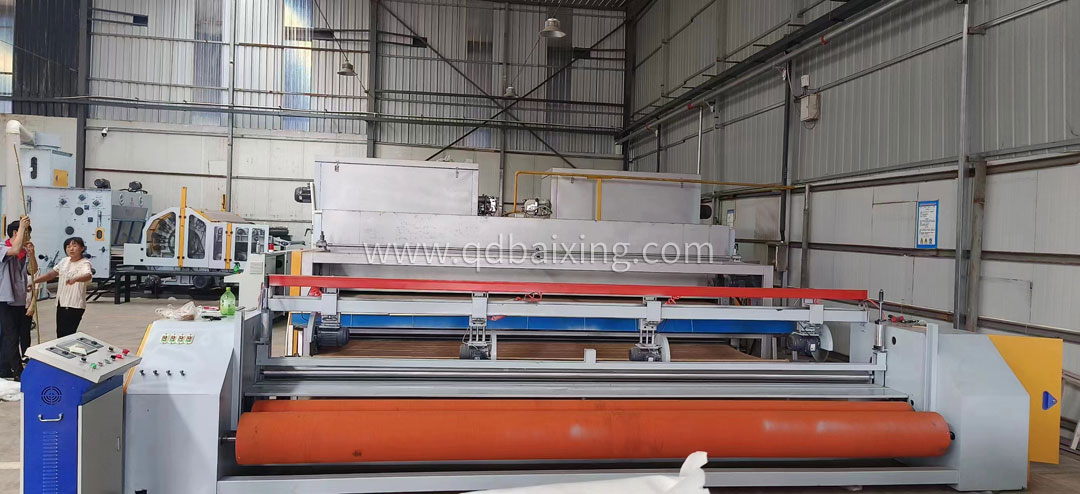

（九）BXQS-380型切邊收卷機    一臺

1、光電脈沖自動計長電鈴報警

2、線速度：5-25m/min（可調）

3、縱向六把硬切刀（電動手動各三把）、橫向一把切刀（電動）切斷。

4、機架內擋幅寬：3700mm

5、成卷輥直徑：q 325mm

6、配套功率：主電機2. 2KW變頻調控配80型／40:1減速機，總功率：6. 5KW

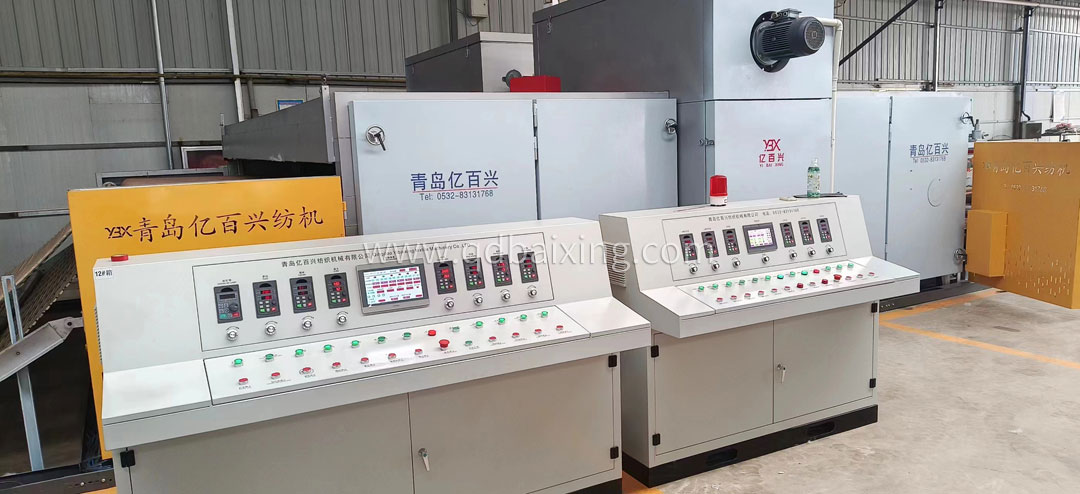

配套全線所需的電器操作箱

1、操作箱全部面板數字顯示，一目了然

2、本生產線所使用電器元件均為國內品牌產品

3、本生產線所使用變頻器。

客戶自備：

1、全線功率約與生產線相適應的電力設施

2、每個電器操作箱的主電源線及從操作箱到設備上的分電線和線路管道

3、控壓機1臺及到設備的氣路管道。
